JUSTA金胜特JST8N60场效应管N沟道MOS管规格书

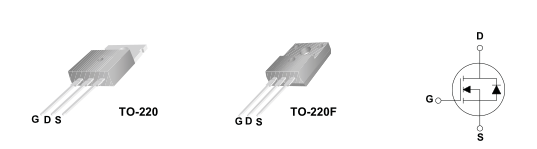

8N60产品描述
JST8N60为N沟道增强型高压功率MOS场效应管。该产品广泛适用于AC-DC开关电源，DC-DC电源转换器，高压H桥PMW马达驱动。
JUSTA8N60产品特点
7.5A, 600V, RDS(on) = 1.2Ω @VGS = 10 V
低电荷、低反向传输电容
开关速度快
8N60极限值 (TC=25℃)
|
参数名称 |
符号 |
JST8N60P |
JST8N60F |
单位 |
|
漏极-源极电压 |
I D |
600 |
600 |
V |
| 漏极电流@Tc=25℃ | V DSS | 7.5 |
7.5 |
A |
| 栅源电压 | V GSS | ±30 |
±30 |
V |
| 耗散功率@Tc=25℃ | P D | 147 | 148 | W |
| 结温 | T J |
-55～150 |
-55～150 |
℃ |
| 储存温度 | T stg | -55～150 |
-55～150 |
℃ |
| 雪崩 |
E AS |
230 |
230 | mJ |
8N60动态特性值
|
参数说明 |
符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|
输入电容 |
C iss |
V DS=25v, V GS=0V,f=1.0 MH Z |
-- |
965 |
1255 |
pF |
| 输出电容 | C oss | V DS=25v, V GS=0V,f=1.0 MH Z |
-- |
105 | 135 |
pF |
| 反向传输电容 | C rss | V DS=25v, V GS=0V,f=1.0 MH Z |
-- |
12 |
16 |
pF |
