JUSTA金胜特JST8N80-8A800V场效应管MOS规格书

JUSTA金胜特JST8N80-8A800V场效应管MOS规格书

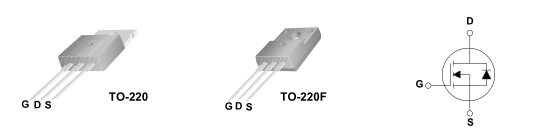

JST8N80产品描述

JST8N80为N沟道增强型高压功率MOS场效应管。该产品广泛适用于AC-DC开关电源，DC-DC电源转换器，高压H桥PMW马达驱动。


JST8N80产品特点

8.0A, 800V, RDS(on) = 1.55Ω @VGS = 10 V

低电荷、低反向传输电容

开关速度快



ST8N80-8A800V极限值 (TC=25℃)


参数名称
 符号
 JST8N80P
 JST8N80F
 单位
漏极-源极电压
 I D
 800
 800
 V
漏极电流@Tc=25℃
 V DSS
 8.0
 8.0
 A
栅源电压
 V GSS
 ±30
 ±30
 V
耗散功率@Tc=25℃
 P D
 178 59 W
结温
 T J
 -55～150
 -55～150
 ℃
储存温度
 T stg
 -55～150
 -55～150
 ℃
雪崩
 E AS
 850
 850
 mJ


ST8N80-8A800V动态特性值

参数说明
 符号
 测试条件
 最小值
 典型值
 最大值
 单位
输入电容
 C iss
 V DS=25v, V GS=0V,f=1.0 MH Z
 --
 1580
 2050
 pF
输出电容
 C oss
 V DS=25v, V GS=0V,f=1.0 MH Z
 --
 135
 175
 pF
反向传输电容
 C rss
 V DS=25v, V GS=0V,f=1.0 MH Z
 --
 13
 17
 pF
