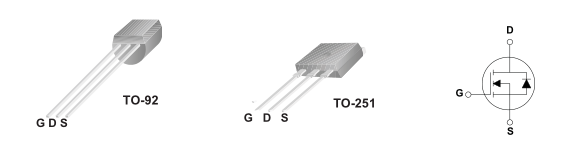

JUSTA金胜特JST1N60产品描述
1N60为N沟道增强型高压功率MOS场效应管。该产品广泛适用于AC-DC开关电源，DC-DC电源转换器，高压H桥PMW马达驱动。
JUSTA金胜特JST1N60产品特点
1.0A, 600V, RDS(on) = 12Ω @VGS = 10 V
低电荷、低反向传输电容
开关速度快
JUSTA金胜特JST1N60极限值 (TC=25℃)
| 参数名称 | 符号 | JST1N60 | JST1N60U | 单位 |
| 漏极-源极电压 | V DSS | 600 | 600 | V |
| 漏极电流@Tc=25℃ | I D | 1.0 | 1.0 | A |
| 栅源电压 | V GSS | ±30 | ±30 | V |
| 耗散功率@Tc=25℃ | P D | 34 | 34 | W |
| 结温 | T J | -55～150 | -55～150 | ℃ |
| 储存温度 | T stg | -55～150 | -55～150 | ℃ |
| 雪崩 | E AS | 50 | 50 | mJ |
JUSTA金胜特JST1N60动态特性值
| 参数说明 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 输入电容 | C iss | V DS=25v, V GS=0V,f=1.0 MH Z | -- | 165 | 215 | pF |
| 输出电容 | C oss | V DS=25v, V GS=0V,f=1.0 MH | -- | 18 | 25 | pF |
| 反向传输电容 | C rss | V DS=25v, V GS=0V,f=1.0 MH Z | -- | 3.6 | 4.7 | pF |
